    怎么對led交通信號燈進行光學設計?

    2020-09-22

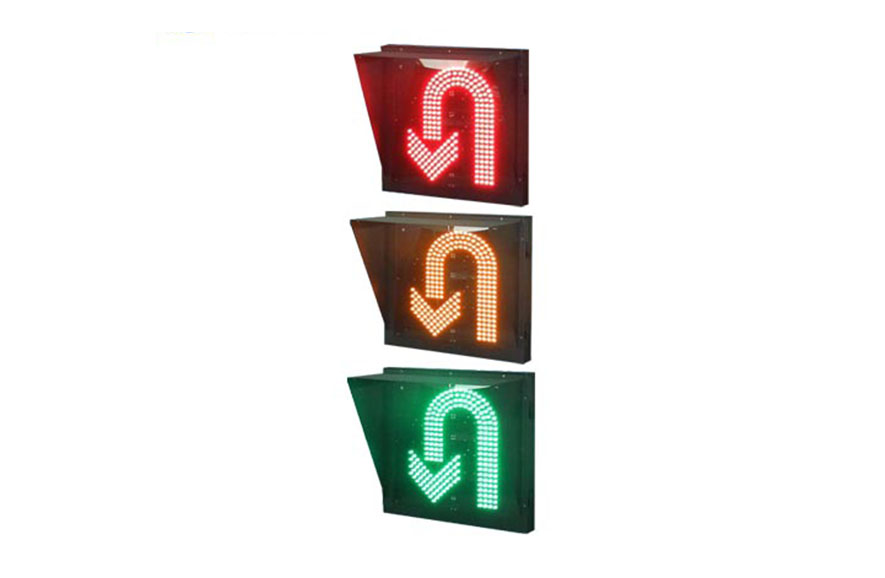

        交通信號燈的使用,可以有效地減少交通事故、提高交通效率、改善交通狀況。而led交通信號燈,就是指采用了LED做為光源的交通信號燈。LED是近年來開發生產的一種新型光源,具有耗電小、亮度高、體積小、重量輕、壽命長、環保及響應速度快等優點,為了充分利用LED發光效率高、壽命長的優點,那就離不開它的光學設計。那么怎么對led交通信號燈進行光學設計呢?




        LED交通信號燈的光學設計方法:

        1、設計思路

        根據LED交通信號燈所提出的設計要求,進行選用發光比較集中、高亮度的、發散角度較小、性能穩定的LED光源。

        2、結構

        LED交通信號燈可采用枕型透鏡組作為其光學面罩,考慮到光學面罩的防塵性能,將枕型透鏡陣列的光滑面作為其外表面。

        3、材料

        在材料選擇上,LED交通信號燈主要考慮到材料的內部應力、折射率、透光率、耐溫性、加工難易等,可選擇使用透射率較高的PC材料。

        4、設計過程

        為了使LED發出的光得到較好的準直效果,需要對菲涅耳透鏡進行優化設計。利用ZEMAX軟件,并結合菲涅耳透鏡的統一設計方法進行設計。同時,為了分別滿足水平方向和俯仰方向的光線出射角度,需要分別設計這兩個方向的曲面,再利用軟件構造枕型透鏡,最后優化以達到設計要求

        5、建立模型

        在驗證設計是否滿足角度光通量分布要求的同時,還需要驗證LED發光面罩的均勻性。為了能夠同時有效地驗證上述兩個方面,建立一個由7個LED組成的正六邊形作為一個交通信號燈LED組單元(中間一個LED燈,其余的LED分布在六邊形的頂點),來模擬LED交通信號燈整體的發光情況。
